聚晶金剛石專用研磨機

PCD刀片研磨設備

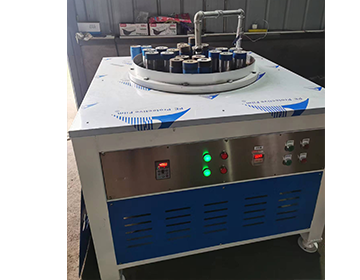

鄭州銳捷超硬YM600-4研磨機是為聚晶金剛石 PCD、立方氮化硼 CBN、CVD金剛石等超硬材料的研磨?設計制造的專?設備。所研磨?件表?的粗糙度可達Ra0.5μm。對于硬質合?、陶瓷等材料的研磨也獲得較理想的效果，是?產金剛石復合片必不可少的專業設備。

一、機床主要技術參數品組成：

1. 最大加工零件直徑： φ230mm

2. 研磨盤尺寸： φ直徑580*厚度45*環寬225mm

3. 主軸電機轉速： 0-48n/min(可調)

4. 夾具轉速： 行星輪結構與主軸同步

5. 主軸電機功率： 4.0kw

6. 機床裝夾頭數量： 4個（每個可研磨5片直徑60mm為例）

7. 機床外形尺寸： 1000*1000*1300mm

8. 機床總重量： 700KG

二、機床結構：

機床采?砂循環模式，通過專??精度主軸，采用行星輪旋轉，安裝有鑄鐵研磨盤。這樣的連接?式具有明顯的?效節能效果。

工作臺上安裝有四個?件，可同時供多個?件同時研磨。均壓恒壓（可調）配重裝置，快捷安全?便，裝置運?可靠穩定。

機床可?動控制運?時間，可?由設定運?時間范圍，自動停機停砂。方便一人多機操作管理，提高生產效率。

通過選?合適的?剛?磨料，可以?效率的改善聚晶?剛?等超硬材料的表面粗糙度，使加?效率成倍的提升。
